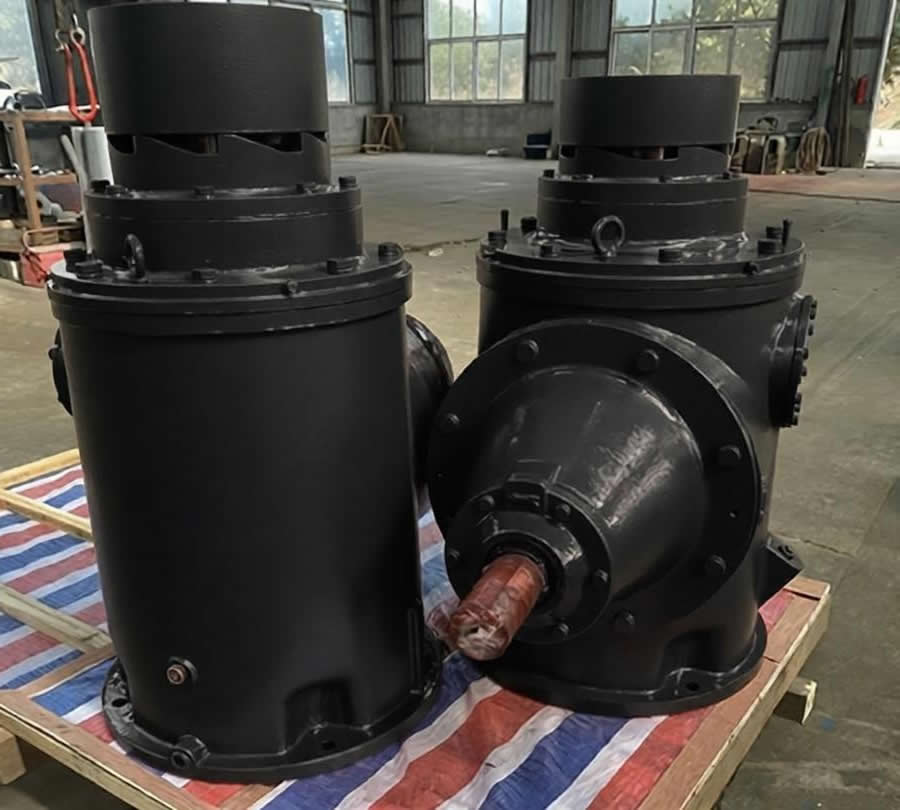

泵用H系列直角齿轮箱是专为立式泵类设备定制的90°转向动力传动装置，核心优势是实现卧式原动机动力高效垂直输出、可直接承受大轴向推力，泵用H系列直角齿轮箱是立式长轴液下泵、深井泵、消防泵等设备的核心传动配套部件。

🔧 核心结构特点

• ‌90°直角动力转向‌：通过内部螺旋锥齿轮或斜齿轮结构，将卧式电机、柴油机、汽轮机的水平旋转动力，高效转换为立式泵轴的垂直旋转动力，完美适配卧式原动机驱动立式泵的工况需求。

• ‌大轴向推力承载设计‌：内置专用高强度推力轴承系统，可直接承受泵运行时产生的巨大轴向力（如深井泵水下重力与流体反作用力），避免负载直接传递至电机，大幅简化立式泵的轴系结构。

• ‌高刚性箱体设计‌：采用灰口铸铁或高强度焊接结构，箱体坚固且具备优异的吸音减震性能，配合大表面积散热设计，有效降低运行温升与噪声。

• ‌高防护密封系统‌：配备带粉尘护罩的径向轴封，采用双唇骨架油封+防尘盖多重密封结构，防护等级可达IP54/IP55，有效防止水滴、粉尘进入箱体内部，延长润滑油使用寿命。

• ‌模块化组合设计‌：支持多种安装方式（底座式、扭力臂式）、输入输出连接形式（法兰、键联结、胀紧套），可适配不同品牌电机与泵体，系统集成灵活性极强。

• ‌高耐磨齿轮工艺‌：齿轮采用20CrMnTi优质合金钢渗碳淬火+磨齿工艺制造，齿面硬度可达HRC58-62，接触强度提升20%-30%，可承受1.5-2倍短期过载，完美适配冲击负载工况。

📊 典型性能参数

🏭 主要应用场景

• ‌立式长轴液下泵传动‌：用于深井、污水处理、化工储罐等场景，将卧式电机布置在地面，泵体垂直安装于井下或池中，大幅提升电气安全性，适配各类深水位取水场景。

• ‌轴流泵/斜流泵系统‌：大型排涝泵站、火电厂循环水系统中，实现大流量低扬程输送，通过调整传动比匹配泵的最佳运行转速，大幅提升系统运行效率。

• ‌立式长轴消防泵组‌：与柴油机或卧式电机配套，提供大扭矩输出，满足消防场景紧急启动与高可靠性要求，紧凑设计便于快速部署，适配高层建筑或地下空间的消防需求。

• ‌农田灌溉与水利工程‌：驱动大流量立式长轴泵，将柴油机动力转换为垂直输出，实现大面积农田灌溉、跨区域输水，经济高效且节省空间，显著降低系统基建成本。

• ‌市政与工业供水‌：城市供水深井泵、冶金矿山高扬程排水系统中，通过多级传动匹配电机转速与水泵扬程，确保稳定供水，高可靠性大幅减少维护频率，保障连续生产用水安全。

✨ 核心运行优势

• ‌空间布局灵活‌：可将电机水平布置于地面平台，泵体垂直安装于井下或池中，大幅节省泵房占地面积，日常巡检维护无需下井，操作便捷安全。

• ‌兼容性极强‌：支持与IEC标准卧式电机、柴油机等多种原动机通过弹性联轴器连接，安装对中容差大，有效减少振动传递，适配各类主流工业泵品牌。

• ‌运行稳定寿命长‌：高精度磨齿工艺使齿轮啮合平稳，噪音低振动小，平均无故障运行时间（MTBF）可超过20000小时，长期24小时连续运行仍能保持稳定性能。

• ‌复杂工况适应性强‌：高防护等级设计适配户外、潮湿、多尘等恶劣环境，可根据工况选配低温或高温专用润滑油，满足极端气候条件下的长期稳定运行。

• ‌维护便捷‌：润滑系统独立，配置油位视窗与换油孔，大型重载型号可升级稀油循环润滑系统，便于远程监控与保养，首次运行300小时后换油，后续每5000小时或每年更换一次润滑油即可。

关键安装禁忌：卧式安装时必须确保齿轮箱与原动机、水泵同轴度≤0.1mm，避免振动超标；立式安装需配置专用导油槽，确保润滑油均匀分布，防止局部轴承干磨失效；H60及以上大规格型号必须配套冷却器，通过循环水冷却润滑油，防止高温导致齿面磨损失效。
